Pratikum 4


PRATIKUM 4
A.Perbedaan transistor NPN dan PNP

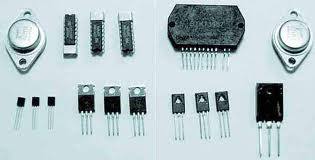

Transistor adalah salah komponen elektronik yang berperan penting dalam perkembangan teknologi, tanpa transistor komputer tidak mungkin diciptakan, dan tanpa transistor pula mungkin radio masih sebesar meja.
Transistor memiliki 3 buah kaki atau pin yaitu: Collector (C), Emitter (E) dan Basis (B). Posisi kaki-kaki ini berbeda antara transistor satu dengan yang lain walaupun ada juga yang sama.

Transistor secara umum dibagi menjadi 2 macam yaitu PNP dan NPN

     Ø  Tansistor NPN
       Prinsip kerja dari transistor NPN adalah: arus akan mengalir dari kolektor ke emitor jika basisnya dihubungkan ke ground (negatif). Arus yang mengalir dari basis harus lebih kecil daripada arus yang mengalir dari kolektor ke emitor, oleh sebab itu maka ada baiknya jika pada pin basis dipasang sebuah resistor.



 Ø  Tansistor PNP




Prinsip kerja dari transistor PNP adalah arus akan mengalir dari emitter menuju ke kolektor jika pada pin basis dihubungkan ke sumber tegangan ( diberi logika 1). Arus yang mengalir ke basis harus lebih kecil daripada arus yang mengalir dari emitor ke kolektor, oleh sebab itu maka ada baiknya jika pada pin basis dipasang sebuah resistor.

Transistor memiliki kode-kode untuk setiap jenisnya. Kode standart transistor dapat dilihat dibawah ini:

1. 2SAXXXX menunjukkan transistor jenis PNP bertipe frekuensi tinggi.
2. 2SBXXXX menunjukkan transistor jenis PNP bertipe frekuensi rendah.
3. 2SCXXXX menunjukkan transistor jenis NPN bertipe frekuensi tinggi.
4. 2SDXXXX menunjukkan transistor jenis NPN bertipe frekuensi rendah

B. Berikan contoh dan penggunaan dari transitor jenis BJT dan FET

1.BJT (Bipolar Junction Transistor) adalah salah satu dari dua jenis transistor. Cara kerja BJT dapat dibayangkan sebagai dua diode yang terminal positif atau negatifnya berdempet, sehingga ada tiga terminal. Ketiga terminal tersebut adalah emiter (E), kolektor (C), dan basis (B).
Perubahan arus listrik dalam jumlah kecil pada terminal basis dapat menghasilkan perubahan arus listrik dalam jumlah besar pada terminal kolektor. Prinsip inilah yang mendasari penggunaan transistor sebagai penguat elektronik. Rasio antara arus pada koletor dengan arus pada basis biasanya dilambangkan dengan β atau h_{FE}. β biasanya berkisar sekitar 100 untuk transistor-transisor BJT.



2.FET dibagi menjadi dua keluarga: Junction FET (JFET) dan Insulated Gate FET(IGFET) atau juga dikenal sebagai Metal Oxide Silicon (atau SemiconductorFET(MOSFET). Berbeda dengan IGFET, terminal gate dalam JFET membentuk sebuah diode dengan kanal (materi semikonduktor antara Source dan Drain). Secara fungsinya, ini membuat N-channel JFET menjadi sebuah versi solid-state dari tabung vakum, yang juga membentuk sebuah diode antara grid dan katode. Dan juga, keduanya (JFET dan tabung vakum) bekerja di "depletion mode", keduanya memiliki impedansi input tinggi, dan keduanya menghantarkan arus listrik dibawah kontrol tegangan input.
FET lebih jauh lagi dibagi menjadi tipe enhancement mode dan depletion mode. Mode menandakan polaritas dari tegangan gate dibandingkan dengan source saat FET menghantarkan listrik. Jika kita ambil N-channel FET sebagai contoh: dalam depletion mode, gate adalah negatif dibandingkan dengan source, sedangkan dalam enhancement mode, gate adalah positif. Untuk kedua mode, jika tegangan gate dibuat lebih positif, aliran arus di antara source dan drain akan meningkat. Untuk P-channel FET, polaritas-polaritas semua dibalik. Sebagian besar IGFET adalah tipe enhancement mode, dan hampir semua JFET adalah tipe depletion mode.
